История создания легенды от Audi. Полный привод quattro.

3 Ноября '08
История создания легенды от Audi. Полный привод quattro.

Глава совета директоров Audi Фердинанд Пиех (Ferdinand Piëch) поставил перед собой задачу поднять репутацию марки с помощью применения передовых технологий. Он был дальновиден, смел, компетентен, у него была команда отличных специалистов. Пиех был нацелен на успех.


В феврале 1977 года он обратился к инженеру ходовой части Йоргу Бенсингеру (Jörg Bensinger), проводившему в Финляндии тесты 75-сильного внедорожника Iltis. Йорга поражали проходимость и управляемость этого многоцелевого автомобиля. Концепции других прототипов, более мощных среднеразмерных автомобилей с закрытым кузовом, были оставлены: Iltis лидировал по всем параметрам.

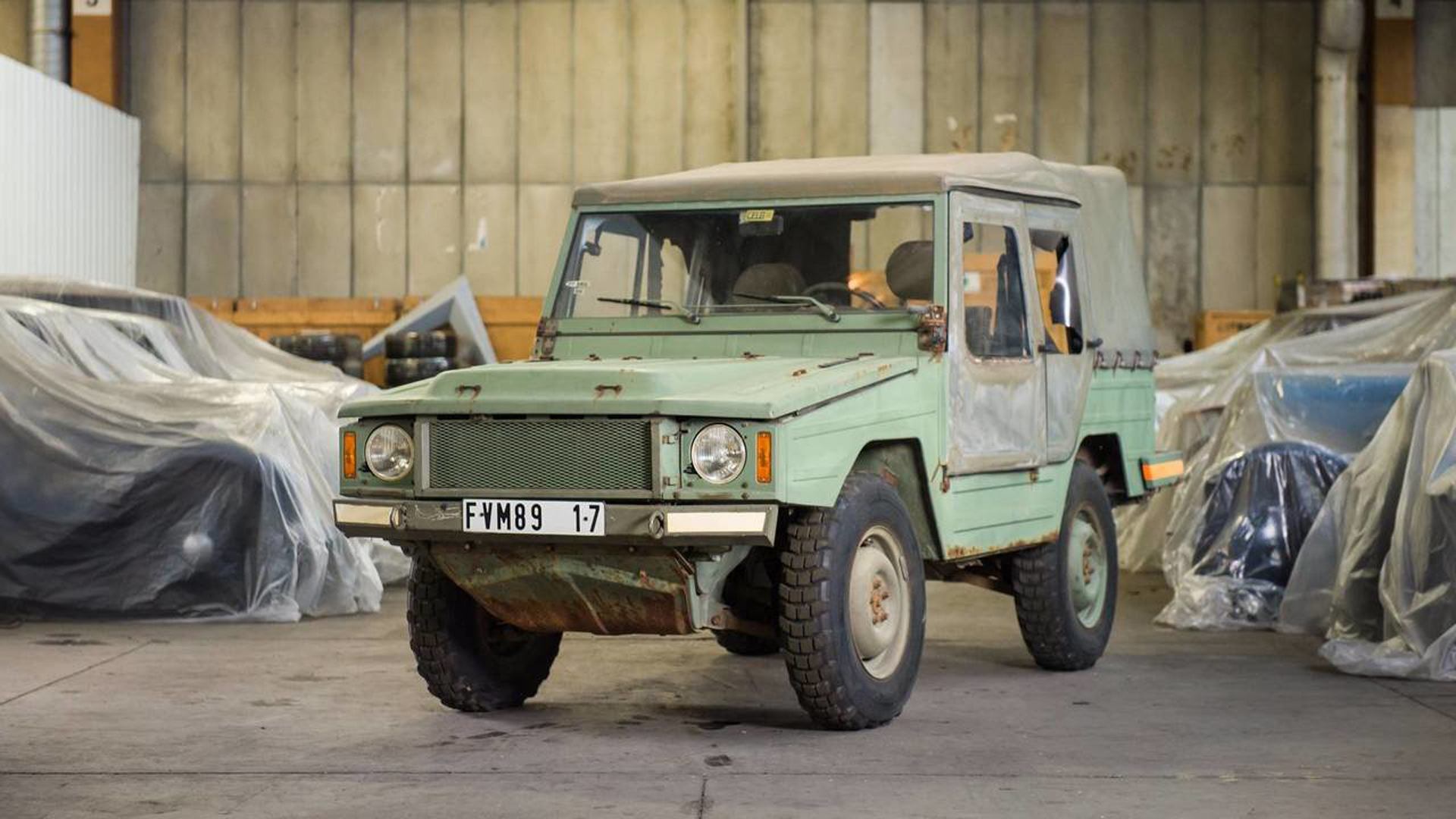

VW ILTIS

Бенсингера увлекла идея внедрить в сектор среднеразмерных автомобилей схожую концепцию, дающую большее удобство управления. В конце концов, именно этого добивалась Audi в своем стремлении стать передовой маркой.


Бенсингер (Bensinger) вместе с Вальтером Трезером (Walter Treser), начальником отдела новых разработок, посоветовали Пиеху начать соответствующие испытания Audi 80.


Audi 80 b1

Совет директоров компании, в отличие от инженера ходовой части, искал более изощренного и амбициозного решения: выпустить мощное спортивное купе с постоянным полным приводом, способное побеждать и в автоспорте, и в повседневной жизни.


Пиех хорошо представлял себе потенциал, заложенный в системе постоянного полного привода. Его дед, Фердинанд Порше (Ferdinand Porsche), подробно изучил эту технологию, изготавливал полноприводные тягачи для австрийской армии, известные электромобили Lohner с четырьмя двигателями в колесных ступицах. Вершиной разработок был гоночный автомобиль Cisitalia.


cisitalia d48

Эти эксперименты послужили отправной точкой для смелого и, в некотором роде, щекотливого проекта. «Щекотливым» он был, потому что Бенсингер и его команда не получили на него формального одобрения. Необходимо было за короткое время и при ограниченном бюджете собрать новые данные и дать ясные и важные рекомендации.


Исследования проводились на базе автомобиля Iltis. Цель проекта состояла в том, чтобы представить новую технологию в автомобиле и омологировать его для участия в ралли.

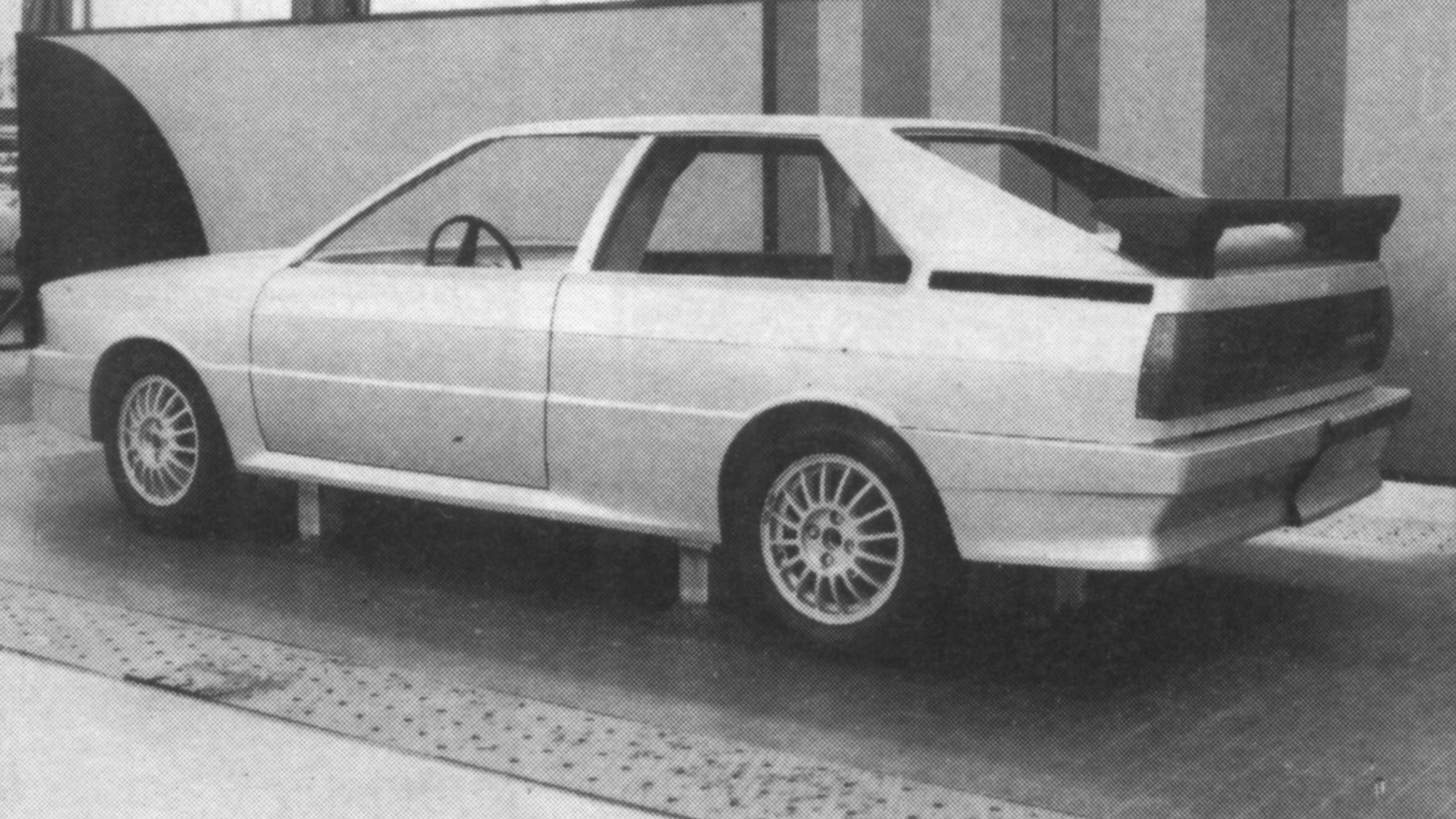

Audi ea 262

Однако вскоре члены секретной команды разработчиков осознали, что поставленная перед ними задача будет не единственным сражением за право Audi носить девиз «Превосходство высоких технологий».


Сначала был сконструирован тестовый автомобиль «А1» («полноприводный — 1»): на красный двухдверный Audi 80 была установлена ходовая часть Iltis. Расположение двигателя и коробки передач практически не претерпело изменений. Приводом задней оси занимался Ганс Недвидек (Hans Nedvidek), конструировавший коробки передач для легенд Формулы 1: Стирлинга Мосса (Stirling Moss) и Хуана-Мануэля Фанхио (Juan Manuel Fangio). Он подсоединил карданный вал к приводному валу коробки, оставив, таким образом, межосевой дифференциал, как было сделано и на Iltis.


Audi ea 262

В качестве задней приводной оси использовалась передняя ось с таким же (только наклоненным вниз) корпусом дифференциала, как и на Iltis, развернутая наоборот. С этого все началось.


Для придания автомобилю необходимой динамичности на него установили двигатель мощностью 160 л.с., предназначавшийся для Ауди 200.


В сентябре 1977 совет директоров Audi дал проекту А1 зеленый свет и присвоил ему идентификационный номер EA 262 — «код разработки 262». Всего через два месяца был готов образец для серийного производства и начаты дорожные испытания.


Команда разработчиков держала под постоянным контролем все технические требования, все потенциальные недостатки. Но одного этого было недостаточно для начала серийного производства — ведь Audi была исследовательским и производственным подразделением Volkswagen, Фольксваген отвечал за маркетинг и продажи, и именно ему, в конечном итоге, предстояло решить судьбу проекта.


Проект было решено представлять не в штаб-квартире Volkswagen, а в Туррахер Хое в январе 1978. В это время года самая высокогорная трасса Европы была покрыта снегом, что создавало идеальные условия демонстрации полного привода и возможностей автомобиля.

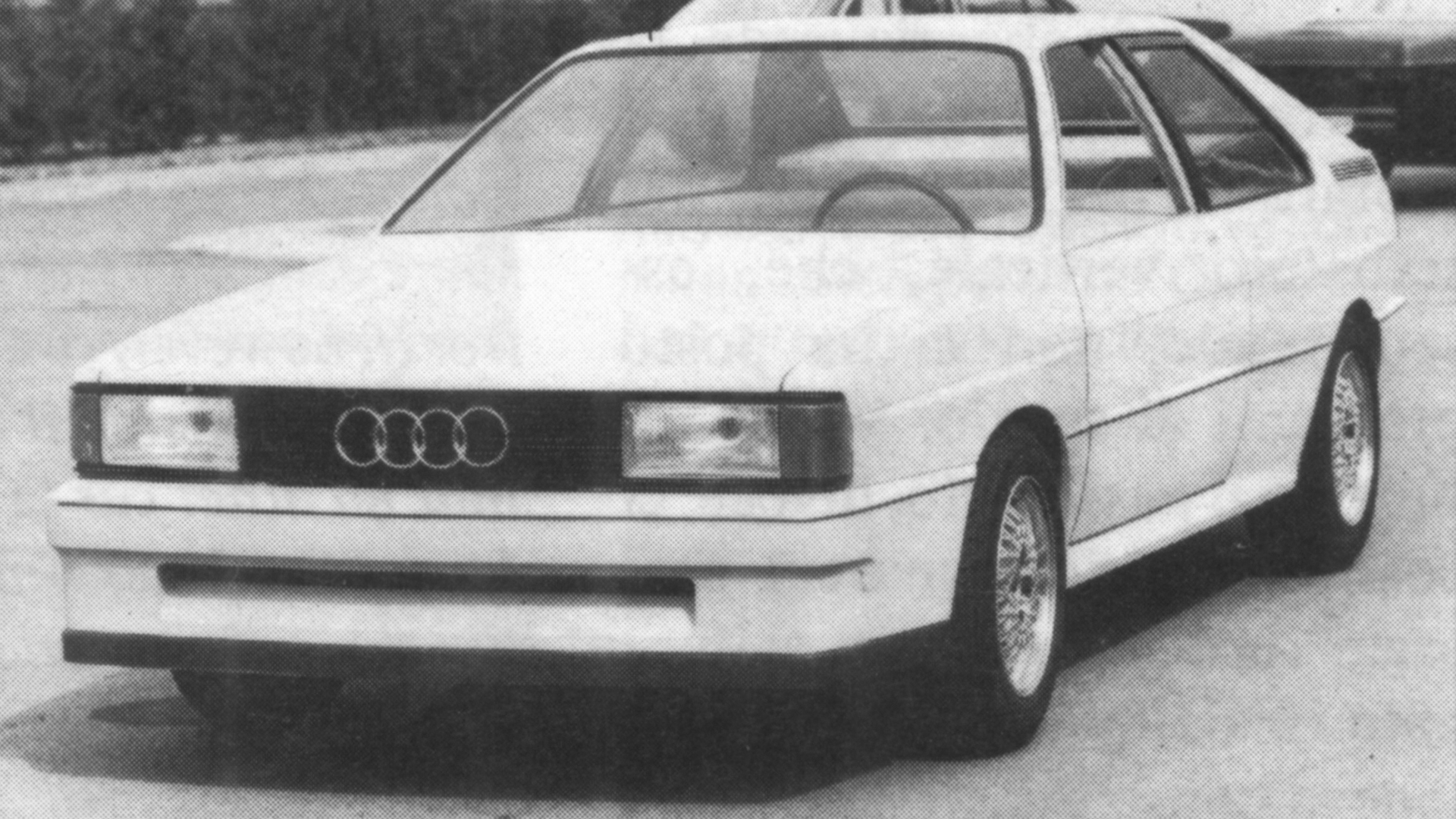

audi quattro

Доктор Вернер П. Шмидт (Werner P. Schmidt), член совета по продажам, и Эдгар фон Шенк (Edgar von Schenk), отвечающий за маркетинг, были впечатлены, но, тем не менее, не могли представить, что найдется кто-то, кто согласится купить «400 этих автомобилей». Но после того как проект одобрили профессор Эрнст Фиала (Ernst Fiala), член совета директоров по разработке Volkswagen, и Тони Шмюкер (Toni Schmücker), председатель совета директоров, Йорг Бенсингер (Jörg Bensiger) заявил, что сам позаботится о продажах. Фиала решил взять автомобиль на неделю в Вену, чтобы дать прокатиться на нем своей жене. Позже та жаловалась, что на крутых поворотах и при парковке автомобиль сильно «прыгал». От Фиалы Audi получил зеленый свет на продолжение разработки и рекомендацию «установить на эту штуку межосевой дифференциал». Для выполнения этой рекомендации потребовался гений двух инженеров: Ганса Недвидека (Hans Nedvidek) и Франца Тенглера (Franz Tengler). Они установили за коробкой передач межосевой дифференциал, приводимый в движение полым валом. Привод передней оси проходил внутри этого полого вала. Следующим шагом было присоединить карданный вал к задней части дифференциала для передачи крутящего момента на заднюю ось. Так была сделан первый готовый к выпуску образца. После непродолжительных испытаний на влажной трассе за заводом Audi председатель совета директоров Тони Шмюкер (Toni Schmücker) одобрил трехмиллионный бюджет на дальнейшую разработку системы постоянного полного привода.


quattro в автоспорте


Quattro — исключительная система. Ее преимущество в автоспорте было столь велико, что у руководителей состязаний не было иного выбора, кроме как вводить гандикап или вовсе исключать его из соревнований. Что они, впрочем, и сделали.


Им не хотелось, чтобы Ауди Кватро делал «все, что хотел», а остальные просто плелись в хвосте. Напротив, они хотели подогревать интерес болельщиков, телевидения и спонсоров, хотели, чтобы борьба велась дверь в дверь, колесо в колесо, чтобы гонщиков на финише разделяли доли секунды, ведь борьбу аутсайдеров не показывают по телевидению.

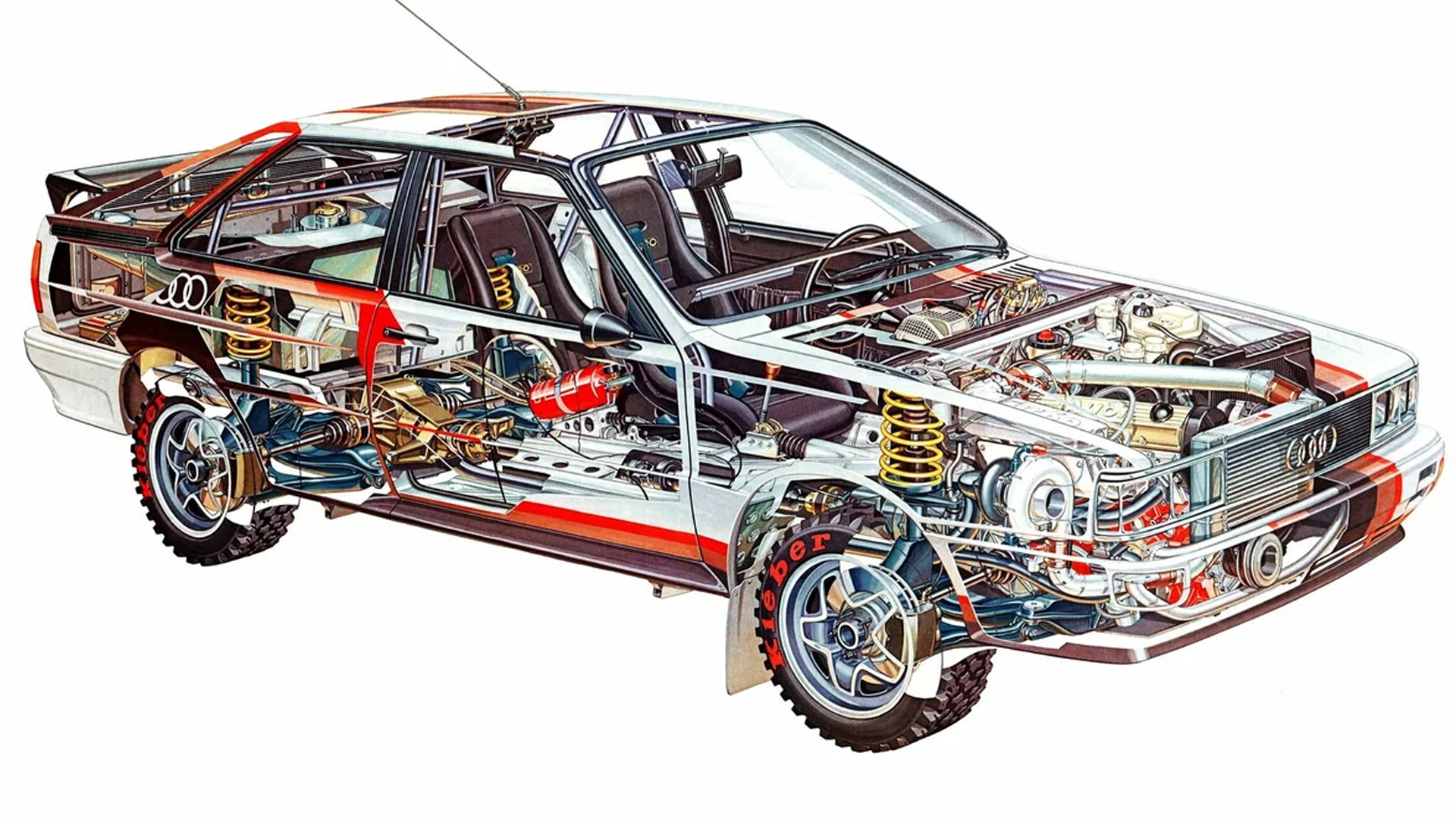

Audi quattro

Сначала против превосходства Audi применяли весовые штрафы. Дополнительный вес увеличивал износ шин и тормозов, расход топлива, и, разумеется, снижал ускорение. Для того чтобы обеспечить безопасность пилотов, персонала и зрителей, пришлось усиливать различные элементы шасси. Естественно, все это лишило Ауди завоеванного преимущества. По крайней мере, на гоночном кольце и в ралли.


Быстрый и эффективный постоянный полный привод хорош для всех автомобилистов, причем не только на мокрых или зимних дорогах. Люди поняли это, увидев первые успехи Audi в автоспорте. В 1979 году впервые проводилось ралли Париж – Дакар. Тогда оно называлось Ралли Оазис. Всего лишь год спустя в этом состязании в классе автомобилей победил Фредди Граф Котуллински (Freddy Graf Kottulinsky). Оставив позади прочие полноприводные автомобили, его не слишком мощный (130 л.с.) Iltis успешно проехал и по песчаным дюнам, и по гравию.


Audi quattro

И Фредди Граф Коттулински, и руководитель команды Роланд Гумперт (Roland Gumpert), финишировавший на девятом месте, пришли к выводу, что система полного привода прекрасно приспособлена и к асфальтовым дорогам, будь то гоночные трассы или городские улицы.

Представить новую систему полного привода необычным, эффектным способом было важной задачей. И наилучшим образом для этого подходил чемпионат мира по ралли.


После получаса езды великий финский раллист Ханну Миккола (Hannu Mikkola) заявил: "Я видел будущее. Quattro раз и навсегда изменит мир ралли".


Ханну подписал годовой контракт в 1983 году, и вместе с Арне Герц (Arne Hertz), Мишель Мутон (Michèle Mouton) и Фабрицией Понс (Fabrizia Pons) они составили команду Audi.


Ралли Монте-Карло, первая, по традиции, гонка чемпионата, принесла хорошие и плохие новости. Мишель Мутон проехала лишь несколько сотен метров: в топливо попала вода, и двигатель отказал.

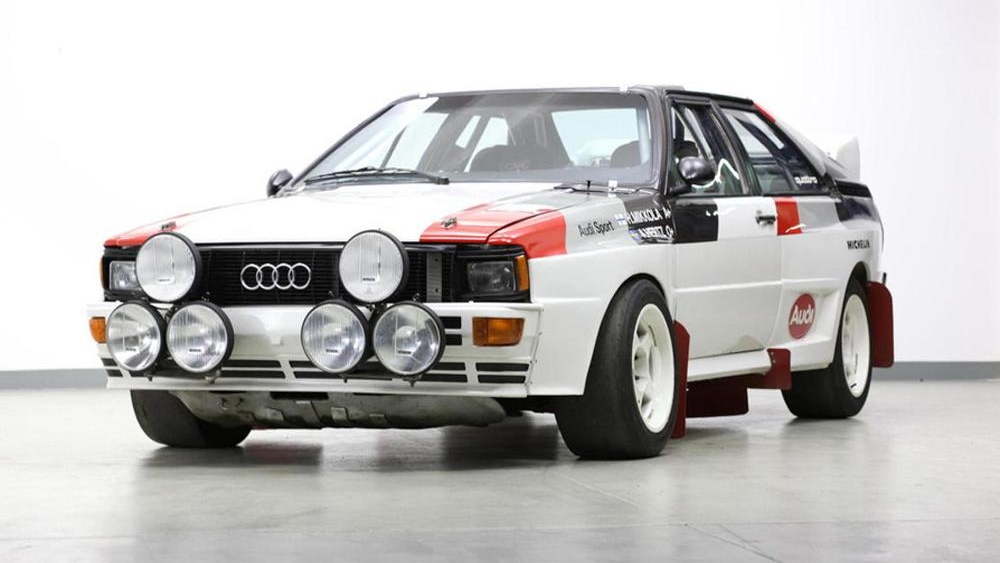

1982 audi quattro a1

Хорошая новость состояла в том, что на первом участке ралли экипаж Миккола/Герц показал непревзойденный результат, обойдя соперников почти на шесть минут. Конкуренты просто не могли поверить в такое преимущество.


Однако убедительный старт не принес победы. После нескольких столкновений с отбойниками Миккола потерял лидерство. Статус-кво был восстановлен, но только в виде общего результата, а не потери превосходства Audi. Немного позже великий германский раллист Вальтер Рёрль (Walter Röhrl), не отличавшийся пессимизмом, заявил перед камерой: "Перед нами технология, превосходящая все, что мы видели раньше. Уверен, что тоже проиграю Audi quattro / Ауди кваттро — просто они намного лучше".


В самый первый год, год тестирования и отработки будущих планов, экипаж Миккола/Герц победил в национальных ралли Швеции и Великобритании.


Однако главной сенсацией сезона стал женский экипаж Мишель Мутон и Фабриции Понс (Michèle Mouton, Fabrizia Pons): сумасшедшая езда позволила им обойти всех соперников на ралли Сан-Ремо. Они стали первыми женщинами, выигравшими этап Чемпионата Мира по ралли. Болельщики и пресса просто сходили с ума. Если бы эта победа осталась единственной в карьере королев скорости, ее бы считали простым совпадением. Но женский экипаж в 1982 году победил еще три раза: в Швеции, Греции и Бразилии. Экипаж Миккола/Герц победили четыре раза, что принесло Audi первую победу в командном зачете. audi s1 quattro 1983


После победы в ралли Швеции, Португалии, Аргентины и Финляндии Ханну Миккола и Арне Герц (Hannu Mikkola, Arne Hertz) завоевали чемпионский титул 1983 года, а годом позже Audi одержала двойную победу: шведский экипаж Стига Блюмквиста и Бьорна Седерберга (Stig Blomqvist, Björn Cederberg) получил чемпионский титул, а Audi стала чемпионом в командном зачете. Экипаж Миккола/Герц закончили сезон на втором месте.


В 1985 преимущество Audi начало уменьшаться. Все соперничество свелось, по сути, к противопоставлению серийно-ориентированной продукции и решений Audi, нацеленных исключительно на автоспорт. В 1984 году Audi выпустила новую модель Rally quattro, короткобазный Sport quattro, с улучшенными техническими характеристиками. audi s1 quattro


На ралли Аргентины в июле была представлена новая модификация Sport quattro, снабженная огромным передним спойлером и не менее впечатляющим задним крылом — модель S1. Этим автомобилем могли управлять лишь самые талантливые пилоты, ведь максимальная мощность 450 л.с. была подвластна немногим. Когда Ханну Миккола спросили об ускорении, развиваемом S1, он ответил: "Представьте, что вы стоите на светофоре. Когда он загорается желтым светом, вы раскручиваете мотор до 8500 об/мин. Зеленый — и вы бросаете сцепление. Ускорение таково, что кажется, будто сзади вас ударил пятитонный грузовик. Это просто ошеломительно!"


Но, несмотря на ускорение, quattro проигрывали новым раллийным автомобилям — ведь те разрабатывались и создавались исключительно для ралли. Конец самой зрелищной эпохи в ралли был отмечен трагедией. На одном из спецучастков в Португалии пилот Иоаким Сантос (Joaquim Santos), пытаясь избежать наезда на пешехода, сильно свернул в сторону, потерял управление и врезался в толпу зрителей. Погибла женщина и двое детей, 30 человек получили ранения.


audi s1 quattro

Авария положила конец группе B, и сезон 1987 года представлял собой гонки практически только серийных автомобилей группы А. Баварский экипаж Рёрль/Гайстдёрфер (Röhrl/Geistdörfer) на Audi 200 quattro, слегка модифицированном серийном автомобиле, устроили незабываемое шоу, заставив сильно попотеть своих соперников. После ралли Кении Audi покинула международное ралли, причем сделала это в свойственной ей манере: две Ауди 200 были заявлены на старт, и две финишировали: Рёрль/Гайстдёрфер на первом месте, Миккола/Герц — на втором.


S1 обрела второе рождение на гонках Pikes Peak в Колорадо, на высоте 4 301 метр. С 1916 года американские гонщики поднимались на эту вершину из долины по гравийным дорогам.


audi s1 quattro pikes peak 1987

Никто не мог сделать этого быстрее, чем за 11 минут. В 1987 году Вальтеру Рёрлю (Walter Röhrl) на специально подготовленном 600-сильном quattro S1 удалось поставить новый рекорд в 10:47.85 мин. Оценив реакцию прессы на это восхождение, руководство Audi решило покорить новые вершины в автоспорте. На трассе Atlantic в 1988 году состоялся дебют команды в гоночной серии TransAm. Для этих гонок были подготовлены три Audi 200 весом 1100 кг с двигателями мощностью 530 л.с. Херли Хейвуд (Hurley Haywood) совместно с немецкими пилотами Гансом-Иоакимом Штуком (Hans-Joachim Stuck) и Вальтером Рёрлем (Walter Röhrl) участвовали в четырнадцати гонках и завоевали чемпионский титул.


В 1989 на специально подготовленном Audi 90 quattro Штук завоевал 9 побед и в итоге закончил сезон на третьем месте в серии US IMSA/GTO.

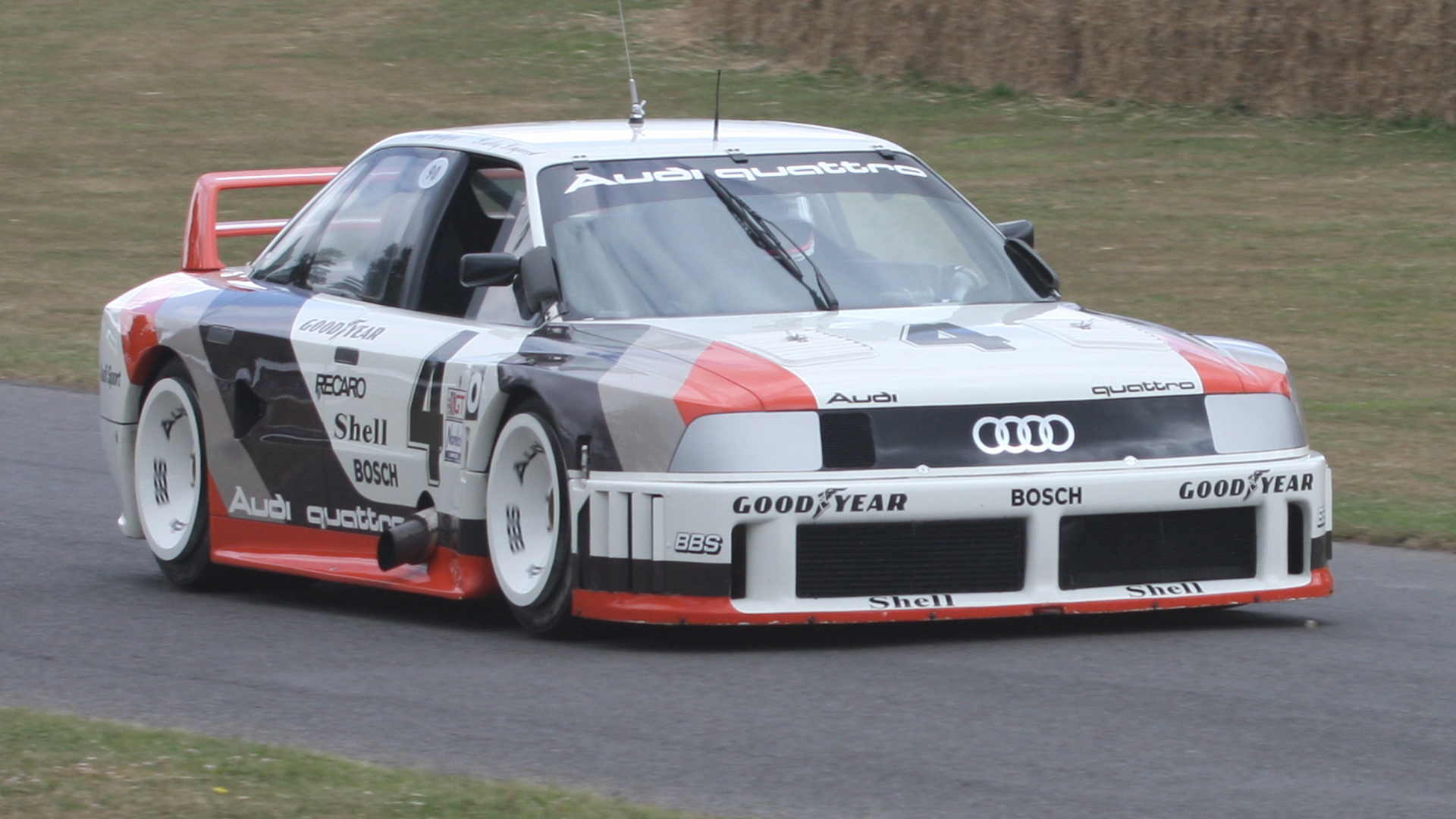

Audi 90 quattro US IMSA GTO Hans-Joachim Stuck

Этот человек стал самым успешным пилотом в чемпионате, но не стал чемпионом, потому что команда не смогла принять участия в двух первых гонках на длинную дистанцию.


В следующем году Ганс-Иоаким Штук выступал на автомобиле Audi V8 quattro в германском чемпионате туринг-кар и завоевал чемпионский титул в личном и командном зачетах.


Франк Биела, Франк Елински и Хуберт Хаупт (Frank Biela, Frank Jelinski, Hubert Haupt) на автомобилях V8 quattro тоже принимали участие в этом чемпионате. Несмотря на весовой штраф, наложенный на Audi из-за их превосходства, Франк Биела выиграл чемпионат 1991 года.


В следующем году quattro начали участвовать в серии DTM. Основные трудности подстерегали их скорее не на трассе, а в зале для совещаний. Руководство OMS Motorsport заявило, что коленчатый вал двигателя Audi не соответствует регламенту, хотя прошлые проверки показывали обратное. Audi перестала участвовать в национальных чемпионатах и сосредоточилась на гонках за пределами Германии.


audi a4 supertouring quattro

Автомобиль Audi A4 Supertouring повторил успех 1996 года, выиграв престижный чемпионат D1 ADAC Super Touring Car и шесть национальных чемпионатов: в Италии, Великобритании, Испании, Южной Африке и Австралии.


И вновь, чтобы снизить преимущество полноприводных машин, их нагружали дополнительным весом до 95 кг. Год спустя глава FIA раз и навсегда закрыл автомобилям quattro дорогу в автоспорт. С этих пор Audi quattro / Ауди кваттро демонстрирует свое преимущество только на обычных дорогах, зато круглый год!


Технологии

Применение на всех колесах тормозов — старая технология. Снабжение обеих осей приводом тоже никогда не было сложной задачей, однако применялось до некоторого времени лишь на грузовиках и внедорожниках, автомобилях, предназначенных для тяжелых условий движения.


Это довольно удивительно, ведь преимущества полного привода для пассажирского автомобиля очевидны. Для решительного развития необходимо было «удивить», что и произошло на гонках в Финляндии, когда против 170-сильного переднеприводного Audi 200 вышел 75-сильный внедорожник Iltis. Проигрывая на прямых, Iltis легко догонял и обгонял остальных в поворотах.


Audi 200

Стало ясно, что лишь постоянный полный привод в силах обеспечивать достойные характеристики движения в любых условиях. Обладая мощностью 170 л.с., Ауди 200 приближалась к принятым границам переднего привода. Инженеры тогда полагали, что 200 л.с. — предел для подвески и рулевого управления автомобиля. Чтобы на равных сражаться с лидерами класса «люкс», этого было недостаточно.

Было принято решение разрабатывать Ауди 200 — систему постоянного полного привода. Идея сделать одну из осей подключаемой была отклонена сразу — такая система эффективна лишь на снегу и бездорожье.


На сухих дорогах, напротив, она имеет недостатки, ведь из-за отсутствия межосевого дифференциала появится напряженность при прохождении поворотов и маневрировании. Это, в свою, очередь, приведет к повышенному износу шин и расходу топлива, ведь даже если привод подключен лишь к одной оси, работать будут все элементы трансмиссии.


audi 200 quattro

Еще один недостаток состоит в том, что шасси и подвеску невозможно настроить одинаково хорошо для двух разных режимов движения, поэтому поведение и управляемость автомобиля будут меняться в зависимости от того, подключен привод или нет.


Компания Audi более 70 лет изготавливала переднеприводные автомобили. Передний привод, по сравнению с классическим вариантом (мотор спереди, ведущие колеса — задние), имеет несколько важных преимуществ, которые одобрены производителями и ценятся клиентами. В начале восьмидесятых годов управление регистрацией автомобилей во Фленсбурге впервые зарегистрировала больше переднеприводных, чем классических, автомобилей.


Желание увеличить безопасность переднеприводных автомобилей, сделать их более мощными, обеспечить их новыми качествами положило начало разработке автомобилей с постоянным полным приводом.


audi 200 quattro

Компоновка Audi с продольным расположением силового агрегата идеально подходила для полного привода. Доработки потребовала лишь коробка передач: был установлен центральный дифференциал и привод задней оси. Незначительность изменений обеспечила конструкции простоту, малый вес и небольшие механические потери.


Использование трех дифференциалов (переднего, межосевого с блокировкой и заднего с блокировкой) позволило добиться поставленной цели: быстрого прохождения поворотов без нагрузок в трансмиссии, характерных для внедорожников. Главная роль в концепции quattro отведена центральному дифференциалу, обеспечивающему плавность и удобство управления.


audi 200 quattro

Участник команды Ханса Недвидека (Hans Nedvidek) инженер Франц Тенглер (Franz Tengler) изобрел полый вал, помогающий компактно разместить детали и обладающий низким весом. Вал был длиной 26,5 см и передавал момент на заднюю ось. Таким образом, тяжелая раздаточная коробка оказалась ненужной. В первом образце quattro мощность 200 сильного двигателя распределялась между осями поровну.


В том, что касается непосредственно вождения, это давало quattro ряд преимуществ: при равномерном распределении мощности автомобиль в повороте способен противостоять большим боковым перегрузкам, он способен проходить повороты быстрее и безопаснее. А если водитель ошибся, quattro своей послушностью и предсказуемостью окажет помощь, необходимую для исправления ошибки.


Следующий скачок в развитии quattro произошел осенью 1986 года. На автомобиль стали устанавливать механический самоблокирующийся дифференциал Torsen, при идеальных дорожных условиях распределяющий между осями крутящий момент в пропорции 50:50.


audi torsen

Если при определенных условиях колеса осей начинают вращаться с разными скоростями, дифференциал Torsen передает больший (до 75%) момент на ось, способную его реализовать.


Двумя годами позже, с запуском модели Audi V8, система претерпела значительные изменения. Произошло это в связи с внедрением электронной системы блокировки дифференциала EDS. Эта система автоматически подтормаживает буксующие колеса, передавая момент на те, которые имеют лучшее сцепление с поверхностью. Мощность передается постоянно, пока водитель не отпустит педаль газа.


audi v8

Audi V8 стала первой моделью, в которой система quattro агрегатировалась с автоматической коробкой передач и где впервые были применены две встроенные системы блокировки: управляемая электронно гидравлическая многодисковая муфта в межосевом дифференциале и самоблокирующийся дифференциал Torsen — на задней оси.


Наконец, в 1994 году дифференциал Torsen стали устанавливать вместе с механической коробкой передач и свободными, но контролируемыми EDS дифференциалами.


audi v8

На автомобилях с поперечным расположением двигателя, Audi A3 и Audi ТТ, в качестве межосевой блокировки применяется гидравлическое многодисковое сцепление. Эту систему обычно называют муфтой Haldex. Инженеры Audi улучшают систему quattro, используя различные дифференциалы и блокировки, сложные электронные системы. И можно не сомневаться: будущее этой системы, появившейся 25 лет назад, только начинается.


audi haldex
